以下是基于当前技术实现的 Docker 架构原理图（适配 Linux 系统，2024年最新组件关系），配合核心组件详解：

Docker架构设计剖析

Docker 架构图（文字描述 + 伪代码结构）

graph TD
    subgraph User Space
        A[Docker CLI<br>“docker” 命令] -->|REST API 调用| B[Dockerd<br>守护进程]
        B --> C[Container Runtime Interface]
        B --> D[Network Drivers<br>• libnetwork<br>• Bridge/Overlay]
        B --> E[Storage Drivers<br>• Overlay2<br>• Volume]
    end

    subgraph Core Runtime
        C --> F[containerd<br>• 任务分发<br>• 镜像管理]
        F --> G[containerd-shim<br>• 进程生命周期桥接]
        G --> H[runc<br>OCI 实现<br>（创建容器）]
    end

    subgraph Kernel Space
        H --> I[Linux Kernel<br>核心功能接口]
        I --> J[Namespaces<br>• PID<br>• NET<br>• MNT]
        I --> K[Cgroups<br>• cpu<br>• memory<br>• blkio]
        I --> L[Union FS<br>• OverlayFS<br>存储驱动]
        I --> M[Netfilter/iptables<br>网络规则]
    end

    B --> N[Image Registry<br>• Docker Hub<br>• Harbor]
    E --> L
    D --> M

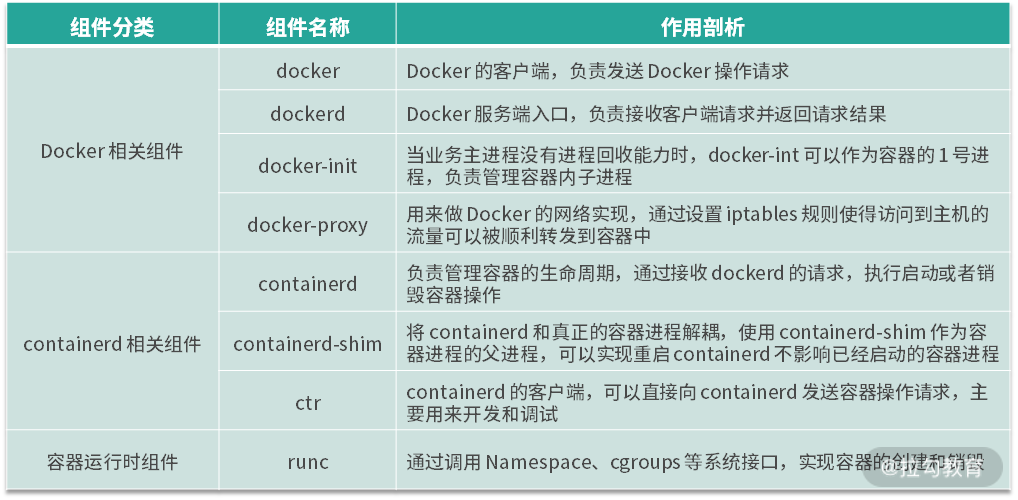

核心组件功能说明

1. Docker Client/CLI

1 2	# 用户命令行操作（例如创建容器） docker run -d nginx:alpine

作用：用户与 Docker 交互的入口
通信方式：通过 /var/run/docker.sock UNIX socket 或 TCP 端口连接 dockerd

2. Docker Daemon (dockerd)

flowchart TB
    A[用户请求入口] -->|REST API| B(对象管理)
    B --> C[镜像管理]
    B --> D[网络管理]
    B --> E[卷管理]
    B --> F[任务调度]
    F -->|gRPC| G[containerd]

核心职责：
- 提供 REST API 服务端 (监听 /var/run/docker.sock)
- 管理 Docker 对象生命周期：镜像/容器/网络/卷
- 插件体系管理：网络驱动(CNM)、存储驱动、日志驱动
- 用户命令行接口(CLI)的后端执行器

3. containerd (核心容器运行时)

角色：容器生命周期总控中心

功能模块	说明
任务分发	接收dockerd指令，调度容器操作
镜像管理	从仓库拉取镜像，管理本地存储（/var/lib/containerd）
存储插件	通过Snapshotter管理文件系统快照（支持overlayfs、zfs等）
事件监听	暴露容器状态变更事件（gRPC接口）
指标采集	收集cgroups资源使用数据

flowchart TD
    A[镜像管理] -->|拉取/存储元数据| Images
    B[容器生命周期] -->|启停/暂停/删除| Containers
    C[存储管理] -->|快照/overlay2| Snapshots
    D[网络接口] -->|抽象层| CNI_Plugins
    E[事件分发] -->|状态变更通知| Docker/CRI

核心职责：
- 容器生命周期管理：create/start/stop/delete
- 镜像全周期管理：pull/push/build
  - 关键组件：
    - Content Store：存储镜像层 blob（/var/lib/containerd/io.containerd.content.v1.content）
    - Snapshotter：构建容器读写层（支持 overlayfs、zfs 等）
    - Diff Service：计算镜像层差异
- 存储快照管理：(操作 /var/lib/containerd)
  - 特性支持：
    - volume-driver 插件扩展（nfs、ceph）
    - Volume 生命周期管理（create/remove）
    - SELinux 上下文自动标记
- 网络资源编排
  - 实现路径：
    1. 调用 CNI 插件创建网卡
    2. 通过 PublishPort 暴露端口
    3. 整合网络策略（如 Calico、Flannel）
- 实现 CRI (Container Runtime Interface) 标准
关键路径：/var/lib/containerd
通信协议：gRPC（高性能二进制通信）

4. containerd-shim (隔离层)

角色：容器进程守护代理

核心职责：
- 进程托管：成为容器进程的实际父进程
- 信号中继：转发 SIGTERM/SIGKILL 等信号
- IO 传递：连接容器 stdio 和日志驱动
- 状态维持：保留退出容器状态直至被清理

存在意义：解决父进程管理和守护进程解耦问题

flowchart LR
    A[进程托管] -->|防止僵尸进程| B[孤儿进程回收]
    C[信号中继] -->|转发SIGTERM信号| D[容器优雅退出]
    E[无守护进程依赖] -->|dockerd重启不影响容器| F[容器持续运行]

关键机制：
- 每启动一个容器生成独立 shim 进程
- 转发 IO 流（STDIN/STDOUT/STDERR 到 containerd 日志驱动）

关键特征

1
2
3

# 每个容器对应独立 shim 进程
$ pstree -p | grep shim
containerd(1001)───containerd-shim(2031)───nginx(2040)

5. runC：轻量级容器执行引擎

角色：OCI 标准实现者

核心职责：
- 实现 OCI 运行时规范 (runtime-spec)
- 调用 Linux 内核接口创建容器环境：
  - 命名空间隔离 (namespace)
  - 资源限制 (cgroups v2)
  - 文件系统挂载 (OverlayFS)
  - 安全策略 (AppArmor/seccomp)
- 执行容器启动进程 (ENTRYPOINT/CMD)

内核交互原理：

sequenceDiagram
    participant runc as runc (容器运行时)
    participant kernel as Linux Kernel
    participant cgroup as Cgroups
    participant seccomp as Seccomp

    runc->>kernel: 1. clone(CLONE_NEW*Flags) 创建新命名空间
    kernel-->>runc: 返回隔离的进程空间

    runc->>cgroup: 2. cgroup_create() 创建控制组
    runc->>cgroup: 写入资源限制 (cpu/memory/pids...)

    runc->>kernel: 3. pivot_root() 或 chroot() 切换根文件系统
    runc->>kernel: 4. mount() 挂载/proc/sys/dev等虚拟文件系统

    runc->>seccomp: 5. prctl(PR_SET_SECCOMP) 加载Seccomp规则

    runc->>kernel: 6. setuid/setgid 降权至非root用户
    runc->>kernel: 7. execve("/bin/sh") 执行容器入口进程
    kernel->>seccomp: 进程每次触发系统调用前
    seccomp-->>kernel: 检查白名单 → 放行/拦截(SIGSYS)

OCI Spec 实现：解析config.json创建符合规范的容器，影响调用顺序的关键配置文件

runc 的执行步骤由 config.json 决定（通过runc spec生成），核心顺序锁定在：

{
  "process": {
    "args": ["/bin/sh"],
    "user": {"uid": 0, "gid": 0},    // Step6: 权限设置
    "capabilities": {...}            // Step3: 能力集
  },
  "root": {"path": "rootfs"},        // Step2: 根文件系统
  "mounts": [...],                   // Step2: 挂载点
  "linux": {
    "namespaces": [...],             // Step1: 命名空间
    "seccomp": {...},                // Step3: Seccomp规则
    "cgroupsPath": "container01"     // Step2: Cgroups路径
  }
}

必须：文件系统(Mount) → 主机标识(UTS) → 进程间通信(IPC) → 进程树(PID) → 网络(Network) → 用户权限(User)

关键操作：runc create → runc start（分离容器初始化与启动）

6. Linux 内核核心组件

技术	作用	容器中查看命令
Namespaces	资源隔离	`ls -l /proc/$$/ns`
Cgroups v2	资源限制	`cat /sys/fs/cgroup/memory.max`
OverlayFS	分层文件系统	`mount
Netfilter	NAT/端口映射	`iptables -t nat -vnL DOCKER`

全流程示例：创建容器时发生了什么？

sequenceDiagram
    User->>Docker CLI: docker run nginx
    Docker CLI->>Dockerd: POST /containers/create
    Dockerd->>containerd: CreateContainer(gRPC)
    Note over containerd: 检查镜像缓存
    containerd->>runc: bundle create
    runc->>Namespaces: clone(CLONE_NEWPID|CLONE_NEWNET...)
    runc->>Cgroups: /sys/fs/cgroup/docker/cid
    runc->>OverlayFS: mount overlay(/var/lib/docker/overlay2/layers)
    runc->>Netfilter: iptables DNAT规则添加
    runc->>containerd: 容器进程启动成功(pid=2020)
    containerd->>Dockerd: Success(Created)
    Docker CLI->>User: Container started

架构演进关键点（2024更新）

去 Docker 单点化：

timeline
    2017年： docker-containerd 插件
    2021年： containerd 独立运行时
    现在： K8s 可直接调用 containerd（绕过 daemon）

安全增强：
- Rootless Mode：无 root 权限运行
- Seccomp/AppArmor：强制访问控制
1
docker run --security-opt seccomp=/profile.json ...

问题剖析

问题一：dockerd 与 containerd 在容器/镜像管理上的本质区别

职责边界对比（关键差异表）

功能维度	dockerd 职责	containerd 职责
镜像管理	• 解析 Dockerfile • 镜像标签语义 • 多架构镜像分发策略	• 镜像分片(blobs)存储 • 内容寻址(SHA256) • 快照磁盘驱动管理
容器管理	• 端口映射规则 • 卷绑定挂载路径 • 容器别名设置	• 容器运行时配置(OCI spec) • Linux namespace/cgroups 构建 • 容器状态机转换
通信协议	REST API (HTTP/JSON)	gRPC (高性能二进制协议)
数据存储位置	/var/lib/docker/	/var/lib/containerd/
核心价值差异	用户友好抽象层	标准化运行时控制层

▶ 实例解析：docker pull nginx 的执行流

sequenceDiagram
    User->>dockerd: docker pull nginx:1.23
    dockerd->>Docker_Registry: HTTPS认证 & Manifest请求
    Docker_Registry-->>dockerd: 返回manifest(含多层digest)
    dockerd->>containerd: PullImage(grpc,digest=docker.io/nginx@sha256:xxx)
    containerd->>Registry: 请求具体blobs层
    containerd->>/var/lib/containerd: 存储blobs + 创建快照
    containerd-->>dockerd: 返回Image对象
    dockerd->>/var/lib/docker: 创建镜像标签元数据

问题二：containerd-shim 如何实现运行时解耦

1. 关键机制：双进程孤儿化保护

graph BT
    pid1[Init进程 PID1] --> shim[containerd-shim]
    shim --> container[容器进程]
    containerd -- 仅连接 --> shim

进程树原理：

containerd 调用 fork() 生成 containerd-shim 子进程
shim 进程调用 runc create 创建容器进程

shim 进程脱离父进程管控：

// 伪代码：shim 自孤儿化
if (fork() == 0) {  // shim 子进程创建容器
    daemon(0, 0); // 脱离终端
    pid = runc_create("nginx");
} else {
    exit(0);      // 父进程终止→shim成孤儿归init托管
}

结果：shim 进程被 Linux init 进程(PID1)接管，与 containerd 解除父子关系

2. 通信解耦：Unix Socket 长连接

flowchart LR
    containerd--gRPC连接-->socket
    shim[containerd-shim]--监听-->socket
    shim--io转发-->日志驱动

socket 路径：/run/containerd/shim.{version}.sock
存活凭证：即使 containerd 重启, socket 文件保留 → 新 containerd 通过路径自动重连

containerd和containerd-shim的差异：

角色	技术身份	操作模式
containerd	gRPC 客户端	发起控制请求
containerd-shim	gRPC 服务端	监听并响应

containerd-shim 和 containerd 通过 Socket 的分工协作，实现了：

稳定与控制分离：shim 作为状态锚点护卫容器进程
弹性能力：containerd 可热升级/重启不影响业务
安全边界：Unix Socket 比 TCP 减少 40% 的安全攻击面

3. 核心场景：containerd 重启时的容器保护流程

sequenceDiagram
    participant User
    participant Systemd
    participant containerd
    participant shim

    User->>Systemd: systemctl restart containerd
    Systemd->>containerd: SIGTERM
    containerd--关闭连接->shim: 但shim进程仍在运行
    Systemd->>containerd: 启动新实例
    containerd->>文件系统: 扫描 /run/containerd/ 下socket文件
    containerd->>shim: 通过既有socket重新连接
    shim-->>containerd: 报告容器状态(PID/运行时长)

4. 关键进程状态验证

# 重启 containerd 前后的进程树对比
$ pstree -p before_restart
containerd(1000)───containerd-shim(2000)───nginx(2001)

$ systemctl restart containerd

$ pstree -p after_restart
systemd(1)───containerd-shim(2000)───nginx(2001)  # shim被init接管
containerd(3000)                                 # 新进程建立

深度技术原理剖析

为何容器进程不会成为僵尸进程？

shim 的 waitpid 机制：

// containerd-shim 核心处理循环
for {
    status, err := syscall.Wait4(-1, &rusage, 0)  // 等待任何子进程退出
    if err == syscall.ECHILD {
        break  // 无子进程时退出
    }
    saveContainerExitCode(status)  // 记录容器退出状态
}

多级孤儿化保护：
- 容器进程退出 → shim 调用 wait() 回收 → 避免僵尸
- shim 自身退出 → 由 init 进程回收

IO 流如何保持不中断？

flowchart LR
    container[容器进程] -->|stdout| fifo1[命名管道1]
    fifo1 --> shim[shim进程]
    shim -->|重定向| fifo2[日志驱动管道]
    fifo2 --> containerd[新containerd]

持久化管道：/run/containerd/fifo/ 下的命名管道文件保持打开

这种精妙的 进程孤儿化 + Unix Socket重连 机制，实现了容器运行时的热升级与故障恢复能力，是 Docker/containerd 高可用的架构基石。
